[CVE-2013-5211] NTP Amplication DDoS Attack 분석

( 1 ) 취약점 정의

NTP 의 monlist 기능을 이용한 대량의 네트워크 트래픽을 유발시켜 분산 서비스 거부 공격을 일으킬 수 있는 취약점을 말함.

여기서 monlist 기능은 NTP 서버에 최근 접속한 시스템 목록을 요청하고 출력하는 기능을 말함.

ntpd 4.2.7 이전 버전에 취약함.

(ntpd - 유닉스 계열의 시간 동기화 유지 관리 프로그램)

( 2 ) NTP 프로토콜

IP 네트워크 상에 연결된 2개의 컴퓨터 사이에 각 장비별 동일한 시간을 갖게 하고 서보 시간을 교환할 수 있는 프로토콜을 말하며 UDP 123번 포트를 사용함.

컴퓨터 클록 시간을 1/1000 초 이하까지 동기화시키기 위해 협정 세계시각(UTC)을 사용함.

( 3 ) 공격 시나리오

공격자는 변조된 소스 IP(즉, 공격하고자 하는 IP)를 취약한 NTP 서버로 monlist 명령어를 전송함.

취약한 NTP 서버는 최근 접속한 시스템 목록(최대 600개)을 변조된 소스 IP 로 monlist 명령어에 대한 Response 패킷을 전송하여 대량의 네트워크 트래픽을 유발함.

즉, NTP 서비스를 이용한 반사 DDoS 공격임. (NTS Amplification DDoS Attack)

( 4 ) 공격 패킷 분석 (NTP Monlist 패킷)

공격 패킷은 monlist 패킷 포맷으로 길이는 7 아니면 8 바이트로 표현되며 해당 바이트까지만 분석함. (위 그림에서 파란색 선으로 표시된 부분)

NTP 의 monlist 기능은 패킷 모드 7 에서 동작함. (!!! 핵심 포인트)

패킷 모드는 개인 사용을 위한 예약 모드로 시간 동기와 관련되거나 모니터링, 통계 수집 및 구성 등 데이터 교환에 사용됨.

위 그림은 취약한 NTP 서버에서 변조된 소스 IP(즉, 공격하고자 하는 IP)로 공격한 패킷임. (헥사값 "D7 3D 03 2A 00 06 00 48")

① 첫 번째 바이트 0xD7

R : 응답 비트M : 추가 비트로 하나의 패킷 이상을 요구 시 설정되는 비트

VN : 버전 넘버 필드

Mode : 패킷 모드 필드 (monlist 기능은 패킷 모드 7 에서 동작하므로 7 로 설정됨)

② 두 번째 바이트 0x3D

A : 인증 비트

Sequence number : 시퀀스 넘버 필드로 기존의 패킷의 시퀀스 번호를 포함함. 0 ~ 127 까지임.

③ 세 번째 바이트 0x03

Implementation number : 구현 번호 필드임. 구현 번호 0 값은 모든 구현 동의의 코드 및 데이터 형식에 사용되며 나머지 255 값은 예약되어 있음. XNTPD 는 0x03 임.

⑤ 네 번째 바이트 0x2A

Request code : 요청 코드 필드로 패킷에 포함된 작업 수행 및 데이터 형식을 지정하는 필드임. (monlist 기능은 MON_GETLIST_1 값으로 0x2A 임)

⑤ 다섯 번째 & 여섯 번째 바이트 0x0006

Err (4bit) : 에러 필드임. 오류가 없으면 0x00임

에러표

0 - 오류 없음

1 - 비교할 수없는 구현 번호

2 - 구현되지 않은 요청 코드

3 - 포맷 에러 (잘못된 데이터 항목, 데이터 사이즈, 패킷 사이즈 등)

4 - 자료 없음

5, 6 - 알 수 없음

7 - 인증 실패 (즉, 사용 권한이 거부됨)

Number of data items (12bit) : 데이터 항목 필드임. 데이터 항목값을 반환하며 0 ~ 500 사이임.

⑥ 일곱 번째 & 여덟 번째 바이트 0x0048

MBZ (4bit) : 예약 데이터 필드임. 요청과 응답이 0 이어야 함.

Size of data item (12bit) : 패킷의 각 데이터 항목의 크기 필드로 값은 0 ~ 500 사이임. (MON_GETLIST_1 일 경우 0x48임)

나머지는 데이터 요청 & 응답 데이터를 포함하는 가변 크기의 영역임.

요청 및 응답을 위한 오프셋 사이즈는 데이터 항목과 데이터 항목의 사이즈의 갯수의 곱과 같거나 커야 함.

요청에 대한 데이터 영역의 길이는 정확히 40 오프셋이어야 하며 응답에 대한 데이터 영역의 길이는 0 ~ 500 사이의 오프셋 일 수 있음.

현재까지 조사한 결과를 토대로 분석한 결과, 공격자로 부터 공격받은 후 NTP Monlist Response 패킷 중 "첫 번째 바이트 0xD7 이거나 0x97", "네 번째 바이트 0x2A", "여덟 번째 바이트 0x48" 일 경우 NTP 서버가 CVE-2013-5211 취약점이 존재함.

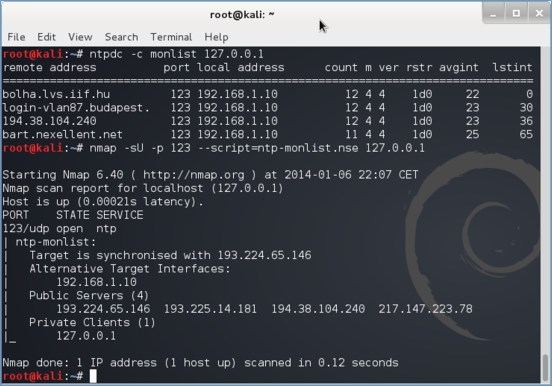

( 5 ) 취약점 여부 확인
